遠心力応力下でのCDの振動解析
 図１ |

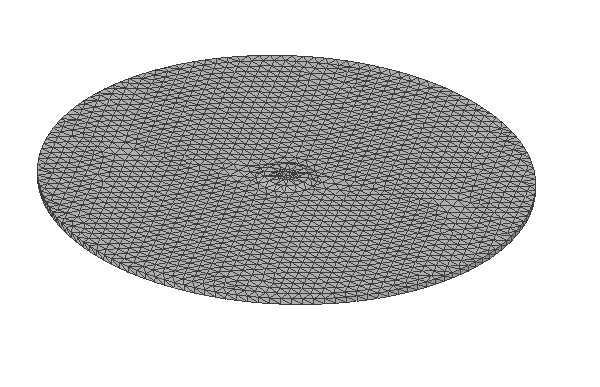

図１はCDのモデルで、真中（緑部）のドライブフォルダーに固定の境界条件を与えます。 回転による遠心力荷重を考慮した固有振動数と、モードを計算する事ができます。 通常、引張り荷重下では固有振動数は上昇します。 材料 ： プラスチック 図２はメッシュ分割状況 |
 図２ |
 図３ |
 図４ |

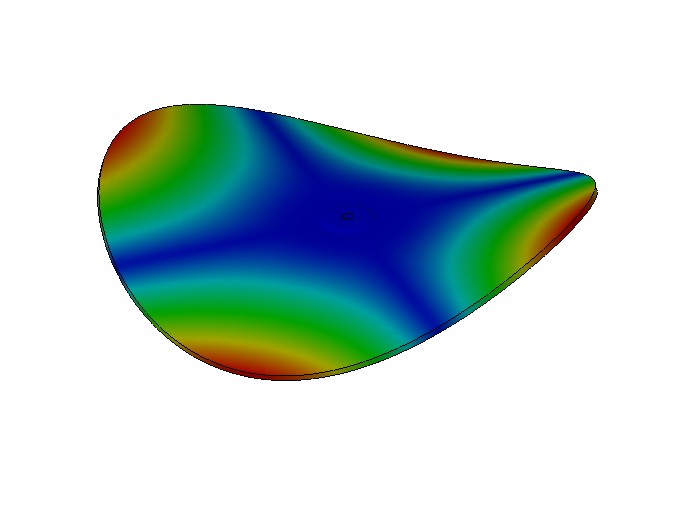

図３は1次、図４は2次、 図５は3次の振動モードを表します。 2000回転/分による遠心力応力状態では、それぞれの固有振動数が上がります。 1次： 147Ｈｚ（回転荷重なし）－＞152Hz（回転荷重あり） |
 図５ |
