パイプチャックの応力解析（アセンブルモデル）
 図１ |
図１、２の様に鉄製パイプ（直径３００ｍｍ）をチャックにて３箇所締め付けた際の応力解析を行っています。 締め付け荷重は一箇所４００ＫｇＸ 3箇所 です。
材料 ： 鉄 |
 図２ |
 図３ |
 図４ |

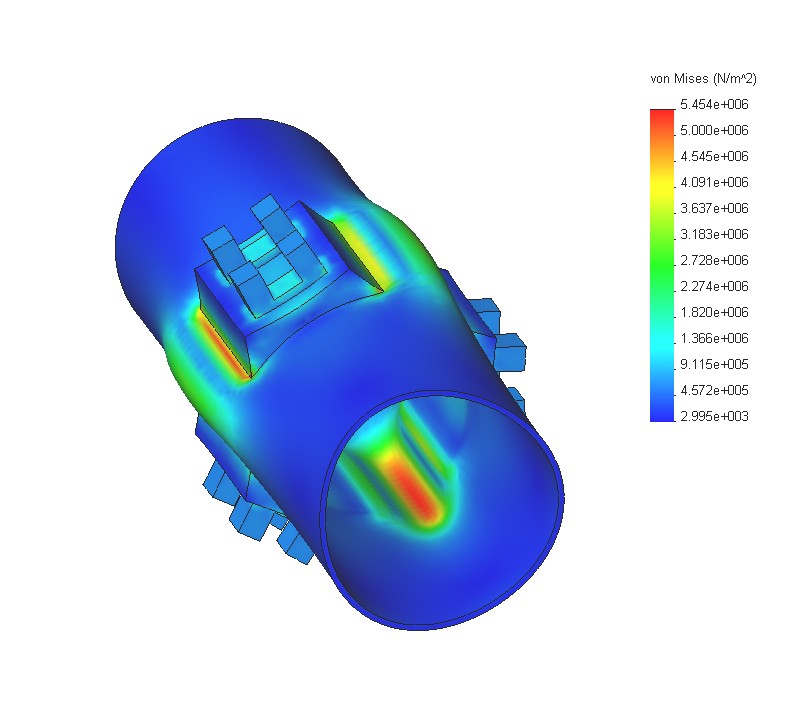

図４、５には変形状況と、応力状況を示します。約５．５ＭＰａの集中応力が発生し、最大変位にて0.0056ｍｍのたわみが生じているのが分かります。
チャックの締め付けが弱いとすべってパイプを落としてしまう可能性があり、強すぎるとパイプをゆがめてしまうので、最適なしめつけ力を検討するのに用いられました。 |
 図５ |
動画にて変形状態を確認いただけます。 －－＞ 動画ファイル”動画ファイル” をクリックください。 再生しない場合は、 右クリックし ”対象をファイルに保存” を選んでダウンロードしてから再生ください。 aviファイルをMedia Playerなどで再生ください。（＊.avi ファイルをダブルクリック） フルスクリーンにして、 再生メニューで連続再生を選んでください。 |
