非軸対象部品の遠心力解析（単品モデル）

Enshin_ryoku1.jpg (901×634)図１ 図１、２の様な形状の非軸対称部品（直径１００ｍｍ）を角速度６２８rad/ｓ（6000回転/分）にて軸穴回りに回転させたときの変形状況と応力状態を計算しています。

材料　：　鉄鋼材料
ヤング率　：　2.1e+011 N/ｍ*２
ポアソン比　：　0.28
図３はメッシュ分割状況

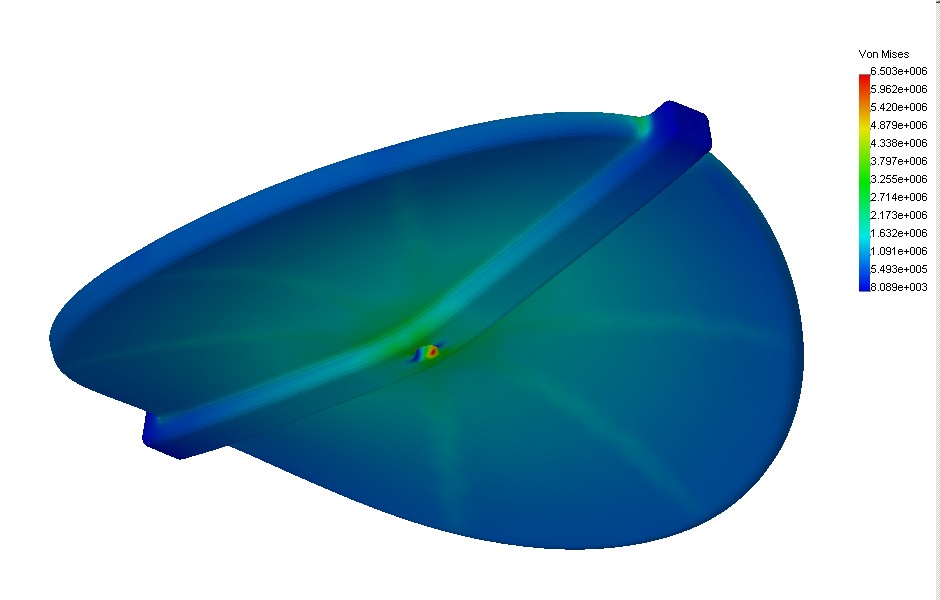

最大応力値がフォンミーゼス応力にて６．５MPaをしめして　います。
回転体に発生する遠心力問題の場合、それぞれの節点に働く遠心力を静的に与える線形応力解析として求める事ができます。
実際に動的に構造物を回転させるわけではありません。
