陸橋接手の応力解析(単品モデル)

hashi_m2.jpg (817×656)図1 図1、2の様な形状の陸橋の継ぎ手(長さ3m)の応力解析を行っています。 となりの橋脚との継ぎ目(緑部分)を固定とし、下の穴2箇所に10トンの荷重をかけています。

材料 : 鉄鋼材料
ヤング率 : 2.1e+011 N/m*2
ポアソン比 : 0.28
荷重 : 10 トン

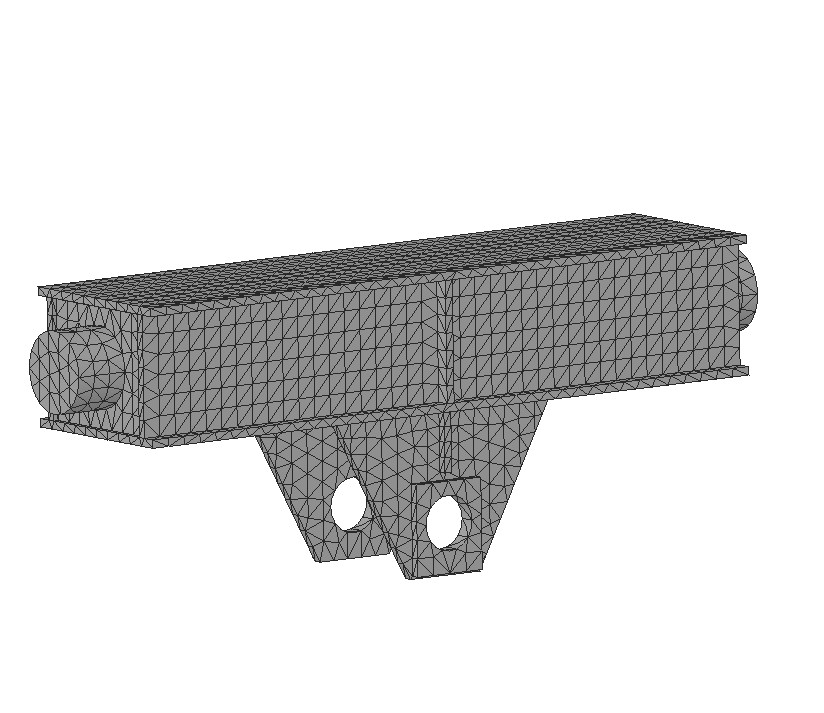

図3はメッシュ分割状況


最大応力値がフォンミーゼス応力にて10MPaを示しており、 最大変位は0.068mmです。


 --> 動画ファイル

”動画ファイル” をクリックください。 再生しない場合は、 右クリックし ”対象をファイルに保存” を選んでダウンロードしてから再生ください。

aviファイルをMedia Playerなどで再生ください。(*.avi ファイルをダブルクリック)

フルスクリーンにして、 再生メニューで連続再生を選んでください。
