ハンドルのねじり応力解析（単品モデル）
 図１ |
図１、２の様に鉄のハンドルをに回転モーメントをあたえた時の応力状態を計算します。 境界条件は軸を固定しています。 （緑の部分）
材料 ： 鉄 |
 図２ |
 図３ |
 図４ |

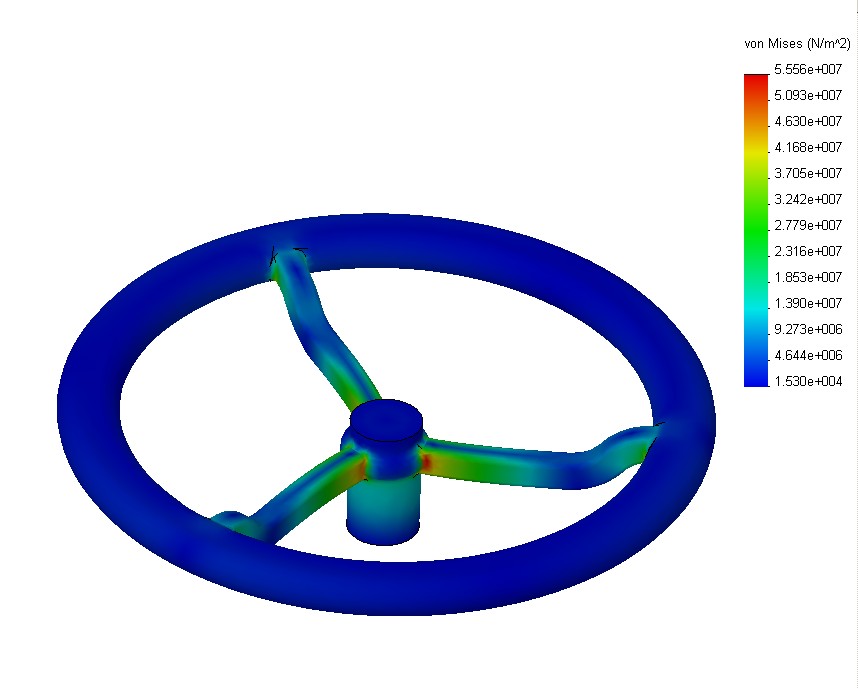

図４．５ には変形状況と、応力状況を示します。 約５５MPaの相当応力がかかっている事がわかります。 鉄の降伏応力、引っ張り極限応力と比較検討し、安全率等の決定を行っていきます。 |
 図５ |
動画にて変形状態を確認いただけます。
－－＞ 動画ファイル ”動画ファイル” をクリックください。 再生しない場合は、 右クリックし ”対象をファイルに保存” を選んでダウンロードしてから再生ください。 aviファイルをMedia Playerなどで再生ください。（＊.avi ファイルをダブルクリック） フルスクリーンにして、 再生メニューで連続再生を選んでください。 |
